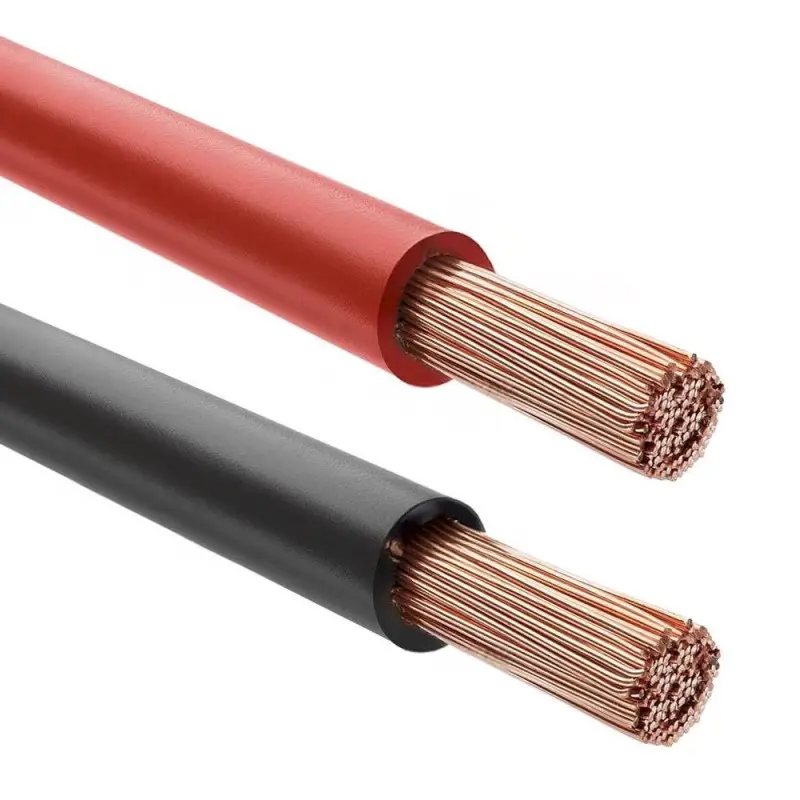

Câble souple H07V-K NEXANS de 6 mm² pour circuit électrique basse tension 12 & 24 V

Le câble électrique souple H07V-K 6 mm² est spécialement conçu pour les installations électriques en 12V, 24V et 230V dans les bateaux, fourgons et camping-cars. Fabriqué en France, ce câble de haute qualité possède une âme multibrin en cuivre rouge, offrant une excellente flexibilité et conductivité, tout en étant conforme aux normes pour ambiances humides.

Disponible à la coupe au mètre, il permet une adaptation précise à vos besoins tout en limitant le gaspillage. Les coloris rouge (pour le pôle positif) et noir (pour le pôle négatif) facilitent l’identification des circuits lors de l’installation. Avec son isolation robuste et sa conception durable, ce câble assure une alimentation électrique fiable et sécurisée, que ce soit pour des systèmes basse tension (12V/24V) ou des applications 230V.

✅ Avantage d’un câble électrique H07V‑K

Le câble H07V‑K est un câble unipolaire harmonisé, souple et isolé en PVC, conçu principalement pour le câblage interne d’armoires, d’appareils, de tableaux et d’équipements industriels, mais aussi sur des installations en courant continu basse tension, comme les fourgons aménagés ou les bateaux. Cet acronyme signifie :

• H : harmonisé (normes européennes)
• 07 : tension nominale 450/750 V (use en tension jusqu’à 700 V)
• V : gaine en PVC
• K : conducteur en cuivre souple, classe 5 (multibrins)

Ce câble souple est composé d’une âme multibrin en cuivre classe 5, ce qui lui confère une bonne flexibilité, idéale pour les montages sur lesquels le câble doit suivre des courbes comme le long d’une carrosserie ou d’une coque. Enfin, il est aussi isolé par une gaine en PVC.

Récapitulatif des avantages :

• Norme H07V-K : gage de qualité et conformité
• Grande flexibilité : idéal pour les passages complexes
• Sécurité renforcée : isolation fiable et résistance à la chaleur
• Polyvalence : circuits 12V et 230V
• Indispensable pour VASP : homologation facilitée

❓ Quelle utilisation pour un câble de 6 mm² suivant la longueur de ce dernier ?

Un câble de 6 mm², sur une installation en 12 V, permet de transporter un courant plus intense, ce qui le rend parfait pour alimenter des appareils de puissance moyenne. De plus, il réduit efficacement les chutes de tension, même sur de moyennes distances.

Avec la section de câble de 6 mm², il sera possible de brancher un radôme à 10 m de haut sur un mât de voilier. Des appareils de 100 W pourront être installé à 5 m du circuit électrique. Pour ce qui est du réseau d’eau, un groupe d’eau de grande puissance peut être installé à moyenne distance

Pour une longueur aller-retour de 5 mètres, il peut supporter en toute sécurité jusqu’à 18 A, soit environ 216 watts. À 10 mètres, l’intensité doit être limitée à 9 A (108 W), à 15 mètres, on passe à 6 A (72 W). Enfin, à 20 mètres, on descend à 5 A (≈ 60 W). Le 6 mm² est donc un bon compromis pour les circuits secondaires dans un van ou un bateau, notamment pour alimenter des consommateurs jusqu’à 100 W depuis une ligne secondaire.

?‍? L’accompagnement technique H2R Equipements pour votre projet

Chaque projet est unique. Pour valider votre installation, vous pouvez utiliser notre outil en ligne :

Simulateur de section de cable & fusible

Calculer precisement la section requise (en mm2) et le fusible ideal pour votre installation grace a notre outil de diagnostic H2R.

Ouvrir le calculateur en ligne L’outil s’ouvrira automatiquement dans un nouvel onglet pour ne pas perdre votre page actuelle.

Vous préférez un conseil personnalisé ? Notre équipe technique est à votre disposition pour valider vos longueurs et sections : contactez-nous directement @/téléphone pour faire le point ensemble.

Pour sélectionner la section de câble correspondante a votre installation électrique 12V en bateau ou camping-car, référez-vous au tableau ci-dessous :

Section câble en mm²	Distance aller/retour 5m	Distance aller/retour 10m	Distance aller/retour 15m	Distance aller/retour 20m
I max (A)	I max (A)	I max (A)	I max (A)
1.5	4.5	2.25	–	–
2.5	8	4	2.5	–
4	12	6	4	3
6	18	9	6	5
10	30	15	10	8
16	48	24	16	12
25	75	38	25	19
35	105	53	35	26
50	150	75	50	38
70	210	105	70	53
90	240	135	90	68

❓ Comment installer des cosses sur son câble électrique ?

Tout d’abord, dénudez l’extrémité du câble en veillant à ne pas abîmer les brins en cuivre. Torsadez-les légèrement afin de les maintenir regroupés, puis chauffez les brins avec un fer à souder, puis appliquez une fine couche d’étain de manière uniforme. L’objectif est d’obtenir un brin rigide, lisse et bien étamé, sans excès de matière, afin qu’il s’insère facilement dans la cosse. Laissez refroidir complètement le fil étamé avant de poursuivre.

Insérez ensuite ce conducteur étamé dans une cosse tubulaire adaptée à la section du câble. Veillez à ce qu’il entre jusqu’au fond de la cosse, sans forcer ni laisser de brins à l’extérieur. Placez alors l’ensemble dans une pince à sertir appropriée, avec un profil hexagonal ou carré selon le type de cosse, puis effectuez un sertissage franc et homogène. Vérifiez que la cosse est bien serrée autour du conducteur, sans jeu ni écrasement excessif.

Pour renforcer la fiabilité de la connexion, notamment dans un environnement marin, il est fortement recommandé d’ajouter une gaine thermorétractable. Cette gaine, une fois chauffée, assurera une protection étanche contre l’humidité et limitera les risques de corrosion. Chauffez-la uniformément jusqu’à ce qu’elle épouse parfaitement la cosse et le câble.

✂️ Un câble électrique sur mesure à la coupe, vendu au mètre.

Ce câble électrique est donc vendu au mètre, nous le découpons à la commande. Vous serez livré d’un morceau d’un seul tenant ; si par exemple vous avez besoin d’une longueur de 8 mètres, ajoutez la quantité de 8 au panier, vous recevrez un seul morceau de 8 mètres de long. Vous ne recevrez jamais plusieurs morceaux de 1 m.

Un câble électrique qui convient pour l’homologation VASP d’un van et fourgon aménagé ✅

Vous aménagez un van ou un fourgon et souhaitez le faire certifier VASP ?

Pour obtenir l’homologation VASP (Véhicule Automoteur Spécialement Aménagé), il est indispensable de respecter les normes électriques en vigueur. Les câbles H07V-K font partie des références exigées par la DREAL pour garantir la sécurité des circuits.Ce câble électrique répond donc à ses exigences.

⚙️ Caractéristiques du câble souple 6 mm² mono-conducteur H07V-K NEXANS

• Câble électrique : H07V-K
• Section : 6 mm²
• Diamètre : 6,3 mm
• Conditionnement : Vendu au mètre
• Âme : Souple 100 % cuivre rouge
• Normes : HAR & ISO 10133/13297
• Couleurs : Rouge ou Noir
• Masse approximative 61 kg/km
• Plage de température d’utilisation : -5 à 60 °C
• Produit sur découpe à la commande, ni repris ni échangé

Taille : Noir
